Каждая цепь имеет определенную силу тока или величину тока. При превышении этого значения автоматический выключатель прекращает прохождение тока, чтобы предотвратить повреждение проводки. Узнайте, как рассчитать фактическую силу тока и сравнить ее с номинальной силой тока, чтобы избежать ненужных перебоев в подаче электроэнергии.
шаги
Метод 1 из 3: Расчет номинального тока автоматического выключателя

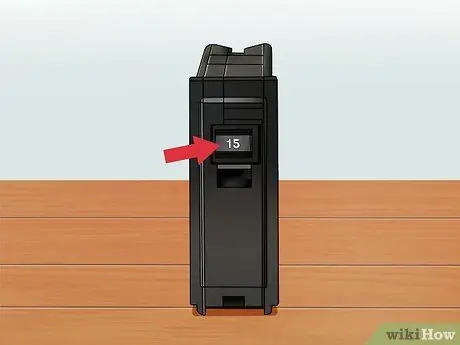

Шаг 1. Осмотрите электрическую панель
Значение силы тока каждого выключателя должно быть указано на переключателе. Это максимальная сила тока, которую схема способна выдержать до срабатывания предохранителя.
Стандартные автоматические выключатели обычно используют ток от 15 до 20 ампер для домов или цепей с высокой нагрузкой

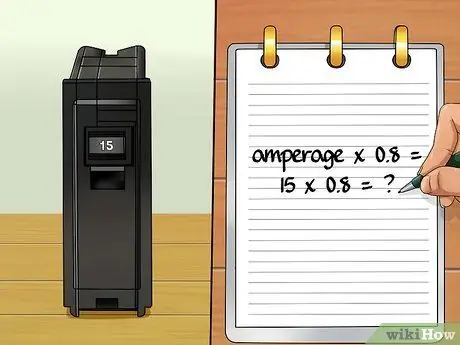

Шаг 2. Умножьте силу тока на 0,8
Для повседневного использования рекомендуется выставить автоматический выключатель максимум на 80% от его номинальной силы тока. Допускается превышение этого значения на короткое время, но постоянный ток, проходящий выше этого значения, может привести к срабатыванию предохранителя.
На электрическом щите может быть пометка о возможности работы автоматических выключателей на 100% номинальной мощности. Если да, пропустите этот шаг

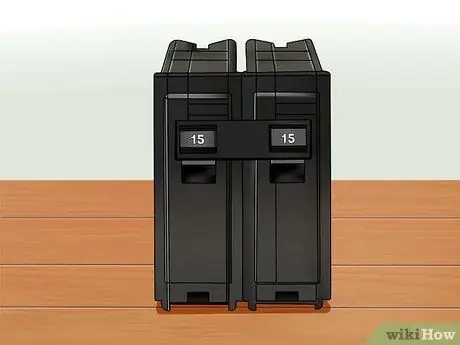

Шаг 3. Разберитесь в работе двойных автоматических выключателей
Некоторые высоковольтные устройства могут быть сконфигурированы в виде двойного автоматического выключателя - двух обычных автоматических выключателей, использующих один и тот же выключатель. Не добавляйте силу тока обоих. В этой цепи по-прежнему будет перегорать предохранитель из-за силы тока, отображаемой на одном из них.

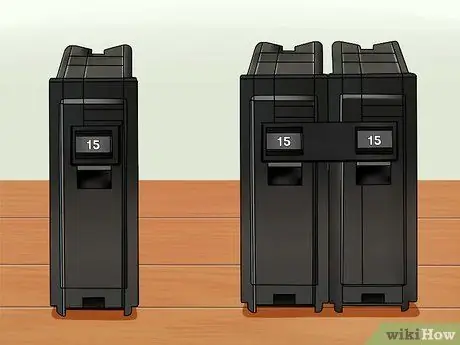

Шаг 4. Сравните ток в цепи
Теперь вы знаете, какую силу тока выдерживает ваш автоматический выключатель. Чтобы узнать, превышает ли схема это значение, перейдите к следующему методу.
Метод 2 из 3: Расчет силы тока цепи

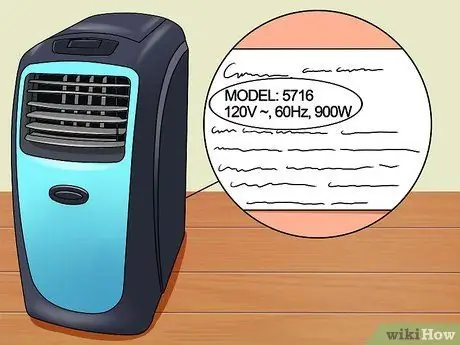

Шаг 1. Определите мощность устройства
Выбирайте любое устройство, подключенное к исследуемой схеме. Найдите значение мощности (Вт), указанное на паспортной табличке - обычно на задней или нижней стороне. Он представляет собой максимальную мощность, поддерживаемую устройством, которую можно использовать для расчета силы тока.
Некоторые устройства напрямую указывают силу тока, часто это называется FLA. Если да, перейдите к следующему разделу, чтобы интерпретировать это значение

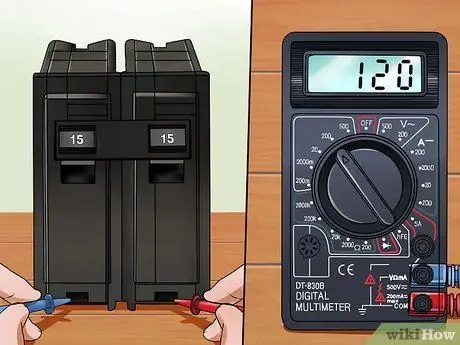

Шаг 2. Отметьте напряжение, присутствующее в цепи
Что касается домашних цепей, обычно можно предположить, что дом соответствует стандартам для вашего региона (110 или 220 В). Если это исключение, измерьте напряжение с помощью мультиметра.

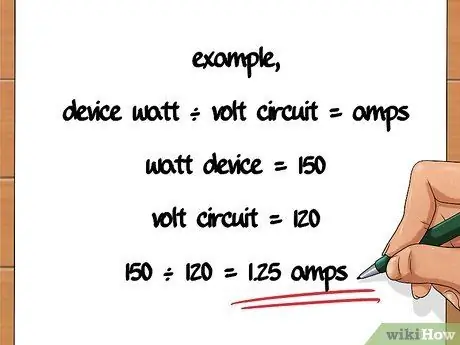

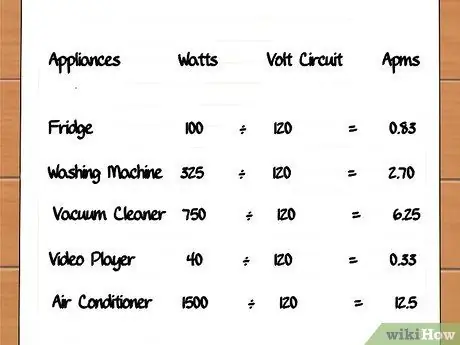

Шаг 3. Разделите мощность на напряжение
Ответом будет значение силы тока, потребляемой устройством в рассматриваемой цепи. Например, устройство мощностью 150 Вт в цепи 120 В потянет 150 ÷ 120 = 1,25 { displaystyle 150 / div 120 = 1, 25}
ampères.

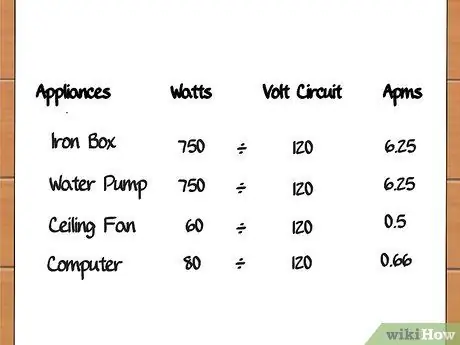

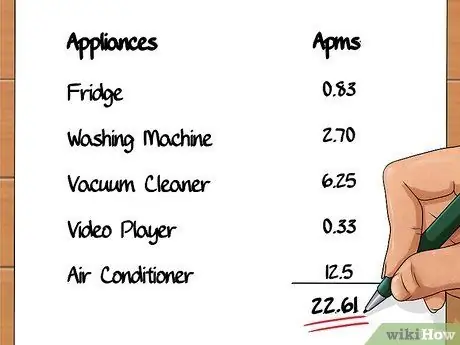

Шаг 4. Повторите процедуру для каждого устройства в цепи
Сделайте одинаковые вычисления для каждого из них или, по крайней мере, для тех, у кого самая высокая активность. Напишите каждый ответ рядом с их именами.
Шаг 5. Добавьте силу тока постоянно включенных устройств
Наблюдайте за теми, кто постоянно активен, или за теми, которые остаются включенными более нескольких часов за раз, и добавляйте их силу тока. Если результат превышает 80% номинального тока автоматического выключателя, подключите одно из устройств к другой розетке.
Шаг 6. Добавьте дополнительные силы тока
В дополнение к непрерывной силе тока добавьте те, которые получены от других устройств, которые могут быть активны в это время. Если любая комбинация превышает 100% мощности автоматического выключателя, предохранитель перегорает. Эту ситуацию можно разрешить, переключив одно из устройств на другую схему или даже не используя слишком много мощной мощности одновременно.
Электрические цепи никогда не работают идеально. Часть энергии теряется из-за тепла, и устройства могут потреблять больше тока, чтобы восполнить этот недостаток. В большинстве бытовых цепей отходы обычно невелики (менее 10%), но предохранители все равно могут перегореть, если номинальная сила тока немного ниже мощности автоматического выключателя

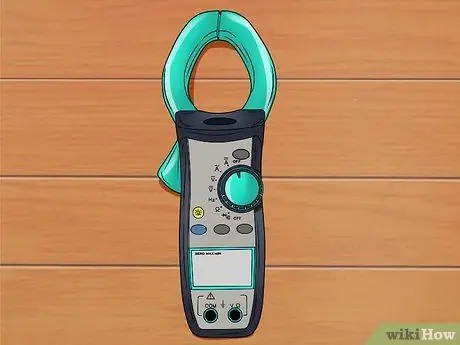

Шаг 7. Измерьте силу тока напрямую с помощью токоизмерительных клещей (необязательно)
Этот мультиметр содержит зажим в верхней части, который закрывается для фиксации провода. Когда он настроен на измерение ампер, он будет отображать то количество, которое проходит через него. Чтобы проверить цепь, оголите провод, идущий к стороне нагрузки автоматического выключателя. Когда мультиметр настроен правильно, попросите друга включить другие устройства в доме. Если они находятся в одной цепи, вы заметите увеличение силы тока.
Не пытайтесь сделать это самостоятельно, если у вас нет изолирующих перчаток и нет базовых знаний по электробезопасности. Эти провода активны и могут быть очень опасными
Метод 3 из 3: определение силы тока устройства

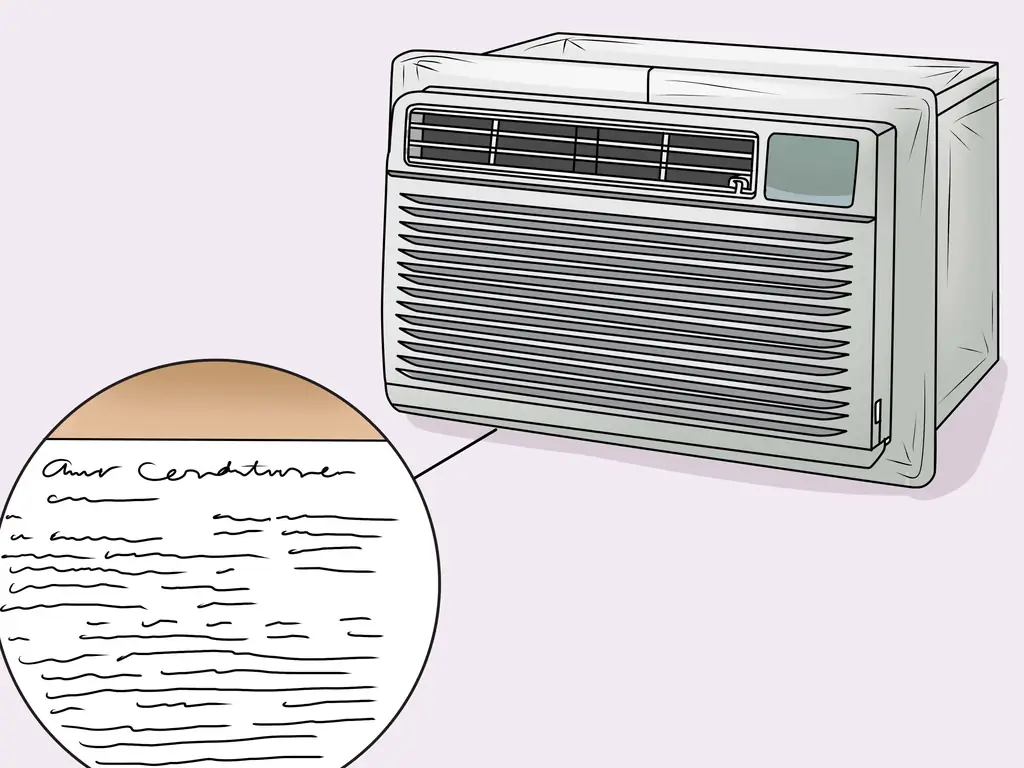

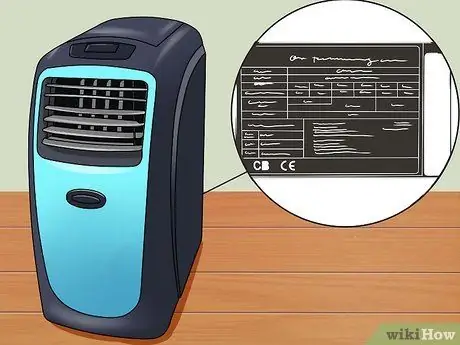

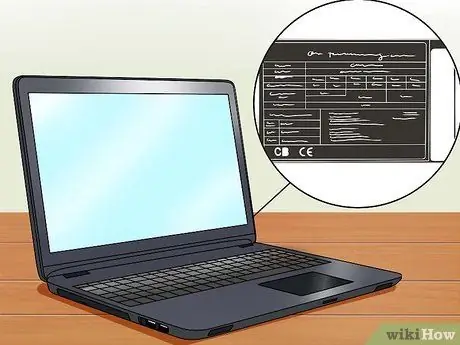

Шаг 1. Найдите информационную табличку
Все приборы должны иметь панель, содержащую их электрическую информацию. Посмотрите на оборотную или нижнюю сторону или прочтите руководство. Данные на этой этикетке могут помочь вам определить, сколько ампер потребляет устройство и, следовательно, требуемую мощность автоматического выключателя.
- В этом разделе рассказывается об устройствах, сила тока которых указана прямо на табличке с техническими данными, которая должна включать все устройства, содержащие двигатель. Если устройство указывает только мощность (Вт), рассчитайте силу тока по этому значению.
- Это не подходящий метод определения мер безопасности, защищающих сам двигатель. Автоматический выключатель выполняет функцию защиты электропроводки.
- Такие высокомощные устройства, как кондиционеры и духовки, лучше всего устанавливать профессиональные электрики.
Шаг 2. Проверьте номинальное напряжение устройства
Потребляемая сила тока зависит от напряжения в электрической цепи. Расчетное напряжение (В), в свою очередь, необходимо учитывать, чтобы вы могли подтвердить совместимость с электрической системой. Если устройство может работать с двумя разными напряжениями, возможно, что значения записываются как 110 В / 240 В. В этом примере, если вы используете его при напряжении 110 В, вы должны просто сослаться на первое число в строке.
- Большинство электрических кодов допускают допуск по напряжению ± 5% (или немного больше). Не подключайте какие-либо устройства к выходу с напряжением вне этого диапазона.
- Существуют регионы с определенным напряжением 110 или 220 ~ 240 В. Найдите стандарт, в котором вы живете.

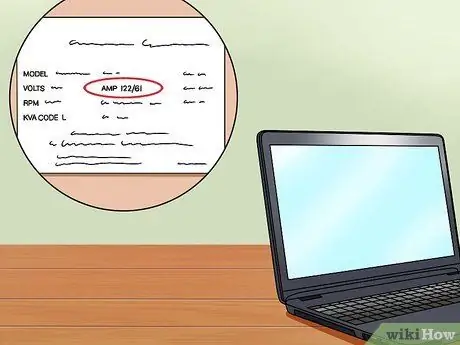

Шаг 3. Найдите максимальную силу тока нагрузки
Это значение представляет количество ампер, которое может потреблять двигатель при указанной мощности (л.с.). Если устройство остается включенным более трех часов подряд, рекомендуется, чтобы автоматический выключатель был рассчитан на 125% от требуемого (умножьте максимальный ток нагрузки на 1,25). Это оставляет место для дополнительной нагрузки из-за других факторов, таких как тепло.
- Это значение также может быть указано как FLA, сила тока или только сила тока.
- Некоторые автоматические выключатели рассчитаны на 100% действительной силы тока, что позволяет избежать вышеуказанного расчета. Эта информация будет четко видна на электрической панели автоматического выключателя, если таковая имеется на рассматриваемой модели.
Шаг 4. Обратите внимание на силу тока заблокированного ротора
Это значение, также записываемое как LRA, представляет величину тока, потребляемого, когда двигатель не активен. Необходимо включить его и стоит помнить, что значение может быть намного выше, чем FLA. Современные автоматические выключатели спроектированы так, чтобы учесть этот выброс короткого тока. Если указано, что он имеет достаточно высокую емкость для FAL, но предохранители все еще перегорают на входе в устройство, возможно, что автоматический выключатель неисправен или более старая модель. Переместите устройство с самым большим LRA в другую цепь или наймите профессионального электрика для проверки проводки.
Не путайте это значение с RLA, номинальной силой тока нагрузки, которая часто указывается на кондиционерах
Шаг 5. Учитывайте другие устройства
Если несколько подключены к одной цепи, сложите их следующим образом:
- Если автоматический выключатель рассчитан на 100%, просто сложите все силы тока.
- Если, с другой стороны, он рассчитан на 80% или вы не знаете процентное соотношение, сложите амперы всех устройств, активных более трех последовательных часов, и умножьте это значение на 1,25. Добавьте его ко всем усилителям. устройства, которые остаются включенными меньше времени.
- В любом случае, если реакция превышает силу тока выключателя, переключите одно устройство на другую цепь.

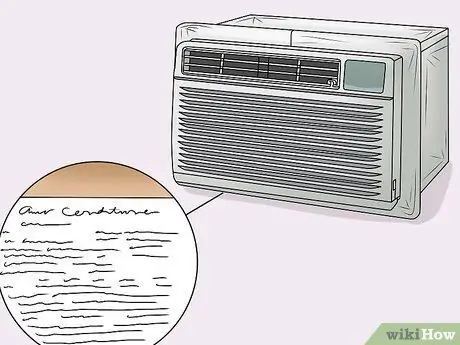

Шаг 6. Используйте рейтинги MCA и MOP для кондиционеров
Эти значения не часто указываются, но часто присутствуют в моделях, импортированных из Северной Америки. Минимальная сила тока цепи (MCA) указывает минимальный размер провода, необходимый по соображениям безопасности. Максимальная избыточная защита (MOP) указывает максимальную силу тока, разрешенную автоматическим выключателем. В случае сомнений используйте значение MOP при выборе автоматического выключателя, чтобы избежать ненужных отключений электроэнергии.
Эти значения часто удивляют, если у вас нет опыта работы с системами отопления, вентиляции и кондиционирования воздуха, и вам все еще трудно работать с новыми технологиями, которые позволяют снизить силу тока, чем указано в MOP. Если у вас нет опыта в этой области, наймите профессионала
Уведомления
- Сила тока автоматического выключателя также ограничена калибром и материалом подключаемого провода. Во избежание опасностей соблюдайте правила техники безопасности и инструкции.
- Используйте автоматический выключатель той же марки, что и установленный в стандартной комплектации, иначе у вас могут возникнуть проблемы с гарантией.
