Напряжение представляет собой меру потенциальной электрической энергии, существующей между двумя точками. Вы можете проанализировать напряжение бытовой цепи или аккумуляторов с помощью цифрового мультиметра, аналогового мультиметра или вольтметра. Большинство электриков и учеников предпочитают цифровой мультиметр, но вы также можете использовать аналоговый прибор. Вольтметр измеряет только напряжение и полезен только в том случае, если вы не планируете анализировать другие значения.
шаги
Метод 1 из 3: использование мультиметра

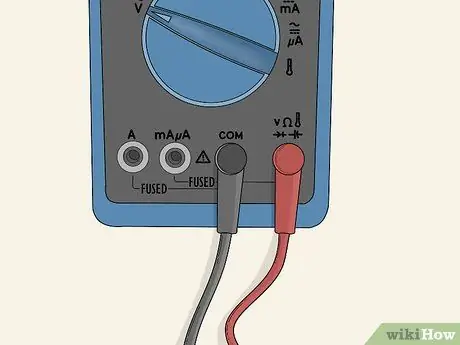

Шаг 1. Вставьте красный контакт во вход V, а черный контакт во вход COM
Цифровые мультиметры считаются самыми простыми устройствами для измерения напряжения, а также других измерений (например, ампер и омов). Вставьте красный контакт во вход, помеченный буквой V, и вставьте черный контакт во вход, помеченный как COM.
Не переворачивайте провода, иначе вы рискуете повредить цепи мультиметра. Важно правильно согласовать цвета

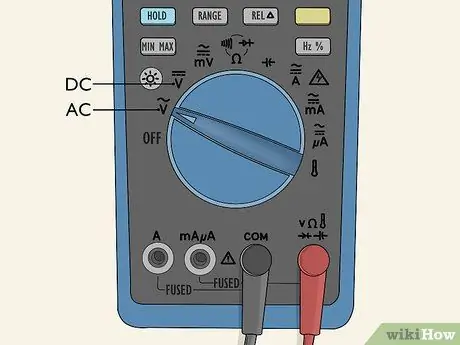

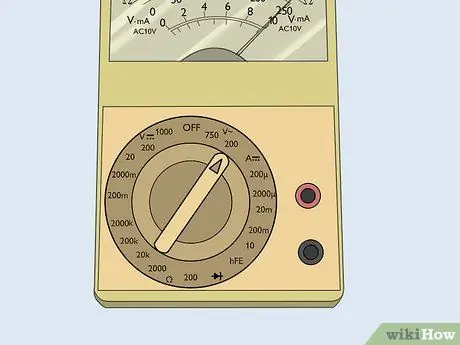

Шаг 2. Выберите режим для переменного или постоянного напряжения с помощью центральной ручки выбора
Символ постоянного тока обычно обозначается прямой линией и тремя точками ниже, тогда как символ переменного тока обычно представляет собой волнистую линию. Некоторые мультиметры поочередно отображают постоянное напряжение на постоянное и переменное на переменное - найдите эти символы на ручке и поворачивайте ее, пока не достигнете того типа напряжения, которое хотите измерить.
- Постоянное напряжение обычно используется в батареях и небольшой электронике, а переменное напряжение обычно присутствует в бытовой электронике и электрических розетках.
- Настройте мультиметр для измерения вольт, а не ампер или ом. Если вы попытаетесь измерить напряжение, не выбрав правильную единицу измерения, мультиметр может выйти из строя.
Шаг 3. Выберите диапазон напряжения для тестирования
Большинство цифровых мультиметров имеют динамический диапазон, поэтому они настраиваются автоматически. Однако иногда может потребоваться внести это изменение вручную. Проверьте штатное напряжение электронного устройства - обычно оно указано в руководстве пользователя или где-то на аккумуляторе или устройстве. Отрегулируйте амплитуду до уровня выше измеряемого напряжения, чтобы при измерении батареи 12 В вам нужно было повернуть ручку, пока не достигнете 20 В, чтобы получить точное измерение.
- Если вы выберете слишком низкий интервал для теста, мультиметр отобразит «1», указывая на то, что вам нужно увеличить его.
- Если вы не знаете рабочее напряжение, вы можете установить мультиметр на максимальную амплитуду и понижать до тех пор, пока не получите точные показания.
Шаг 4. Сначала проверьте мультиметр на батарее
Поместите красный контакт на положительный вывод и черный контакт на отрицательный вывод, выбрав диапазон, превышающий обычное напряжение батареи, с помощью центральной ручки. Не забывайте удерживать пластиковое покрытие только на каждом штифте.
- Если вы поместите контакты в неправильные клеммы, измеритель будет отображать отрицательную версию правильного измерения, поэтому значение 20 В будет отображаться как -20 В. Избегайте этого, чтобы не повредить оборудование.
- Чтобы проверить напряжение на других электрических компонентах, определите положительные и отрицательные клеммы в руководстве производителя, чтобы разместить контакты в правильных местах.

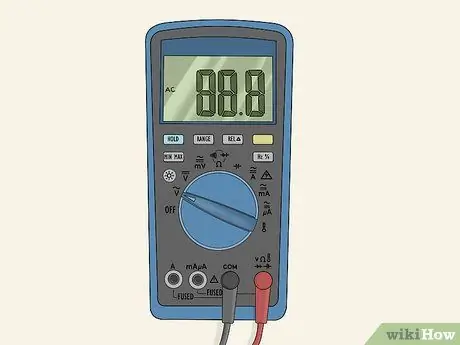

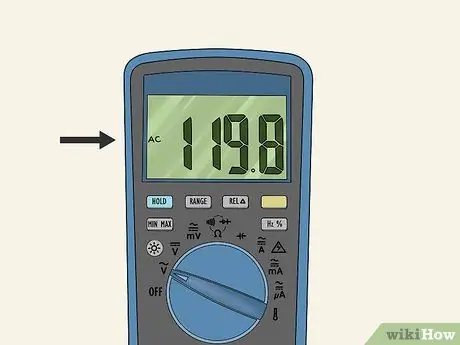

Шаг 5. Считайте отображаемое значение на экране, чтобы определить измеренное напряжение, и внесите необходимые изменения
Если вы вставите контакты в правильные клеммы и установите мультиметр на правильное напряжение и амплитуду, он быстро отобразит точное значение.
Если на экране отображается «1» или отрицательный символ рядом с измерением, вам необходимо отрегулировать диапазон или поменять местами разъемы
Метод 2 из 3: Использование вольтметра
Шаг 1. Выберите тип напряжения на ручке вольтметра
Напряжение постоянного тока может быть представлено как постоянное напряжение, а переменное напряжение обычно отображается как переменное напряжение на вольтметре. Иногда постоянный ток представлен прямой линией, а переменный ток - волнистой линией. Важно выбрать правильную конфигурацию, поскольку вольтметры более чувствительны к повреждению, если вы измеряете постоянный ток в конфигурации переменного тока и наоборот.
Напряжение постоянного тока обычно связано с батареями и небольшой электроникой, в то время как напряжение переменного тока больше связано с розетками и сетью
Шаг 2. Установите диапазон на одну единицу выше анализируемого напряжения
Как и мультиметры, вольтметры имеют центральную кнопку, которая позволяет выбрать верхний предел анализируемого напряжения. Определите нормальное напряжение, которое будет измеряться, и установите устройство на более высокий уровень.
Вольтметры, как правило, имеют больше возможностей, чем мультиметр, и обычно могут измерять цепи гораздо более мощные, чем обычный мультиметр
Шаг 3. Вставьте красный контакт в красный разъем, а черный контакт в черный разъем
Должно быть два входных порта, в которые можно вставить контакты - найдите отрицательный и вставьте в него черный контакт, затем найдите положительный и вставьте в него красный контакт.
Убедитесь, что контакты находятся в нужном месте, иначе вы рискуете повредить вольтметр

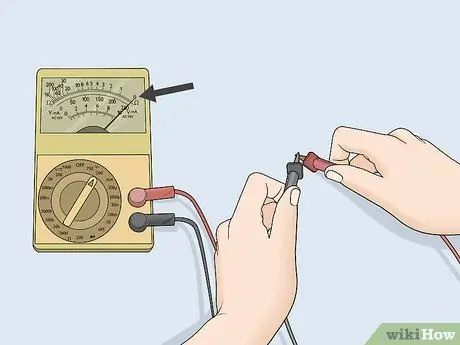

Шаг 4. Соедините контакты вместе, чтобы увидеть, равно ли отображаемое значение 0
Включите устройство и прикоснитесь кончиком черной булавки к кончику красной булавки, удерживая оба за защитное пластиковое покрытие. Вольтметр должен показывать 0, поскольку нет электричества для измерения. В противном случае он может быть поврежден и нуждается в замене.
Шаг 5. Подключите контакты к соответствующим клеммам и прочитайте экран
Еще раз подключите красный контакт к положительной клемме, а черный контакт к отрицательной клемме на анализируемой электронике. Затем снимите показания и отсоедините контакты от соединения.
- Новичкам проще всего анализировать батареи, но вольтметры также могут с легкостью измерять розетки и устройства с более высокой мощностью.

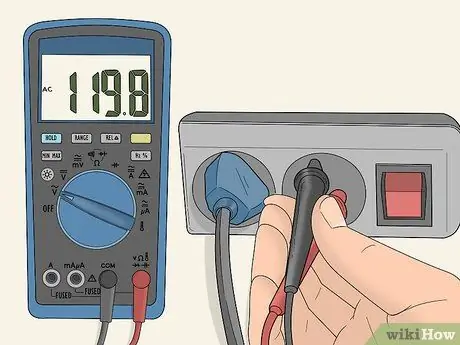

- Чтобы проанализировать розетку с помощью вольтметра, вставьте по одному штырю в каждое отверстие. Неважно, где находится каждый, если установленный диапазон на один уровень выше выходного напряжения.
Метод 3 из 3: Измерение напряжения аналоговым мультиметром

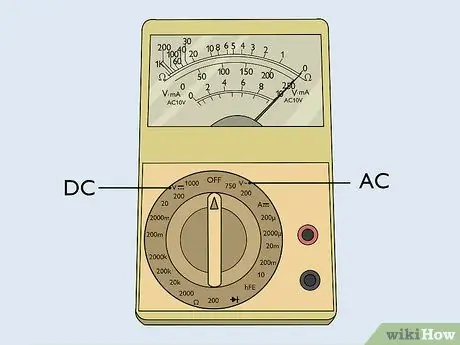

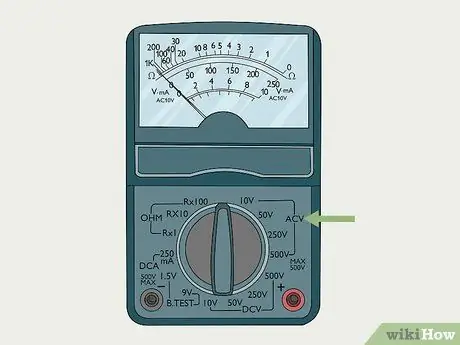

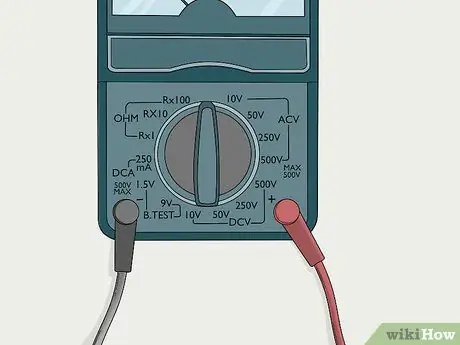

Шаг 1. Выберите на мультиметре режим напряжения постоянного или переменного тока
Выберите желаемый режим в зависимости от цепи, которую вы хотите протестировать, что будет обозначено прямой пунктирной линией для постоянного тока и волнистой линией для переменного тока.
- Электрики и новички часто предпочитают цифровые мультиметры, потому что они быстрее и проще в использовании.
- Напряжения постоянного и переменного тока также обычно представлены как DCV и ACV соответственно.
Шаг 2. Выберите высокий диапазон для запуска и уменьшайте его, пока стрелка не достигнет точного значения
Определите регулярное напряжение анализируемого объекта и отрегулируйте центральную ручку так, чтобы оно было на один уровень выше. Поэтому, если вы хотите измерить розетку 120 В, установите переключатель на стороне переменного тока на 200 В. Выбор максимальной амплитуды предотвращает повреждение устройства из-за недостаточной настройки для анализируемого высокого напряжения.
- Повреждение не является обычным явлением при измерении низкого напряжения, но если вы установите мультиметр на 20 В и попытаетесь измерить розетку 220 В, вы можете разрушить его и полностью заменить.
- Если значение аналогового мультиметра слишком велико, стрелка будет еле двигаться. В этом случае уменьшите значение настройки, чтобы получить точное измерение.
- Если значение аналогового мультиметра слишком низкое, стрелка пойдет до упора вправо. В этом случае как можно скорее извлеките штыри из соединения, чтобы разорвать цепь и предотвратить повреждение измерителя.

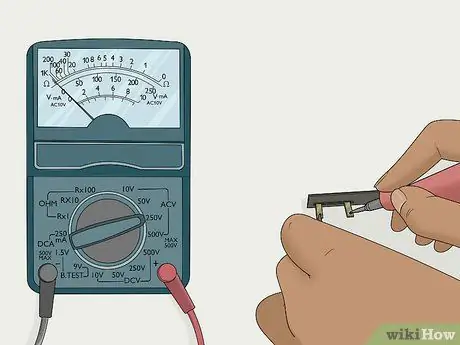

Шаг 3. Подключите черный контакт к отрицательной клемме, а красный - к положительной клемме
Удерживая каждый из них за пластиковый экран, вставьте их в соответствующие клеммы. Лучше всего проверить это с батареей, если вы впервые используете мультиметр, так как положительные и отрицательные стороны четко обозначены.
Обычно рекомендуется подключить черный контакт, а красный контакт просто прикоснуться к положительной клемме, так как в случае ошибки его легко поднять и разорвать цепь

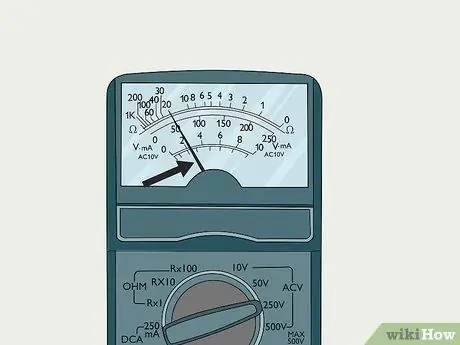

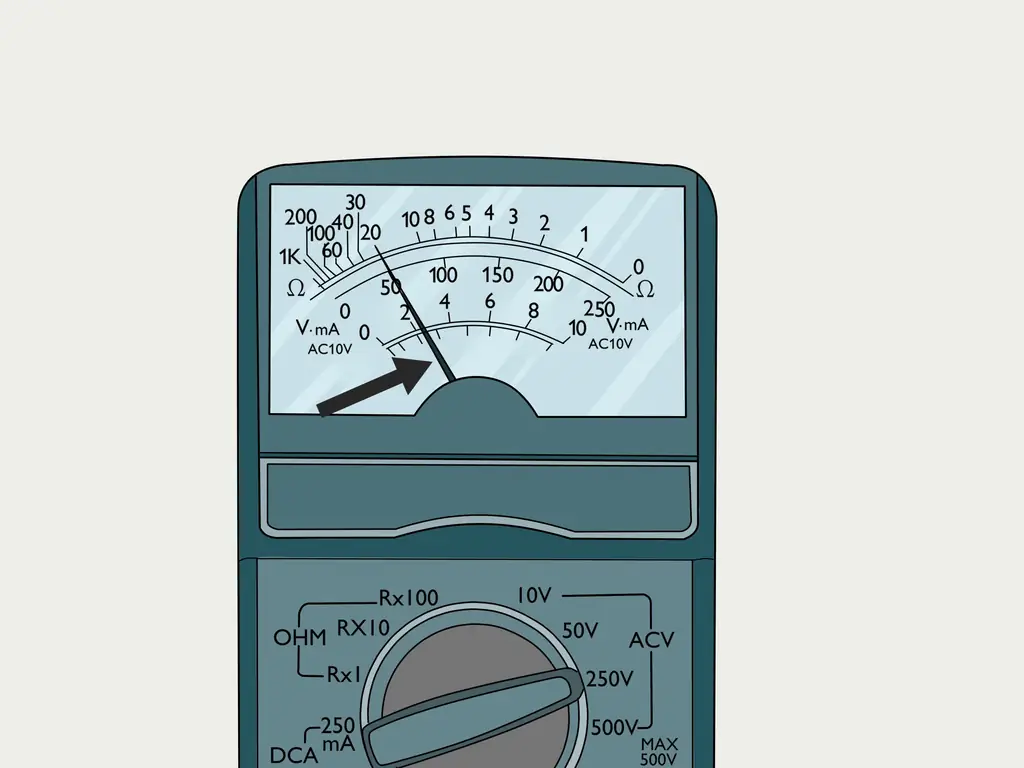

Шаг 4. Проверьте иглу, чтобы убедиться, что на экране отображается правильное напряжение, и внесите необходимые изменения
Наблюдайте за иглой и посмотрите, переместится ли она в середину экрана. Под стрелкой отображается несколько уровней напряжения, поэтому найдите тот, который соответствует ранее выбранному диапазону. Запишите это измерение и подумайте о том, чтобы повторить тест несколько раз, чтобы убедиться, что показания верны.
- Не забывайте начинать с большой дистанции и постепенно снижаться. Если стрелка практически неподвижна, выберите меньшую амплитуду, чтобы получить точные показания.
- Если он быстро идет вправо, как можно скорее разорвите петлю и выберите более длинный диапазон. Слишком большое усилие может повредить иглу, поэтому попробуйте начать с большой амплитуды.
подсказки
Сохраните мультиметр или вольтметр при максимально возможном напряжении или в «неактивном» состоянии. Это снижает риск того, что следующий человек, использующий его, повредит устройство, если забудет внести необходимые настройки
Уведомления
- Ни в коем случае не беритесь за металлическую часть тестового штифта, иначе вы рискуете получить удар током. Мультиметр работает, создавая цепь для измерения напряжения, поэтому очень важно не сделать свое тело частью цепи и не ударить себя электрическим током в процессе.
- Если вы в чем-то не уверены или нервничаете по поводу измерения напряжения, обратитесь за помощью к электрику или более опытному специалисту.
- Перед запуском убедитесь, что мультиметр настроен на опцию напряжения. Если он настроен для измерения ампер или омов, возможно, он будет поврежден при подключении к источнику напряжения.
