Установка выключателя часто считается самой сложной частью домашних электромонтажных работ. На самом деле, многие люди предпочитают не делать этого сами из-за боязни поражения электрическим током. Однако установка автоматического выключателя в большинстве жилых электрических панелей не должна быть опасной или чрезмерно сложной. Если вы понимаете его схему и примите меры предосторожности во время установки, вы можете смело устанавливать выключатель дома.
Шаги
Часть 1 из 3: определение места установки переключателя

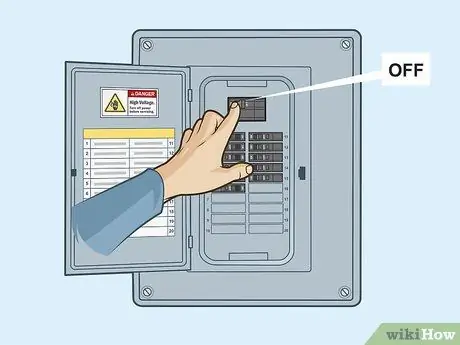

Шаг 1. Отключите электропитание от электрического щита
Найдите на панели главный или служебный выключатель и поверните его в положение «выключено». Этот переключатель, вероятно, имеет самую высокую силу тока и расположен вверху или внизу панели.
- Если вы не видите выключателя с надписью «сервисное отключение» или «главный» на панели, вероятно, он находится на другой панели в здании или в розетке счетчика (отдельная коробка, обычно серая, в которой находится счетчик. коммунальные услуги различных домов и передвижных домов, и что он подключен к различным коммутаторам через часть здания). Посмотрите на другие панели, чтобы найти главный выключатель.
- Перед отключением электричества выключите все компьютеры в доме, они могут быть повреждены из-за внезапной утечки жидкости.

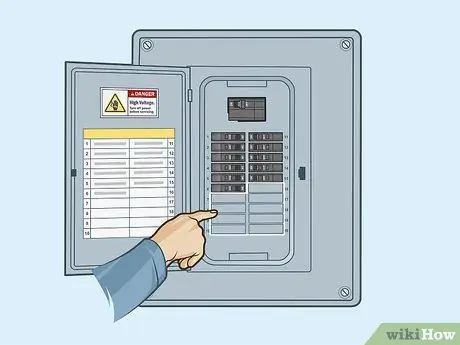

Шаг 2. Изучите расположение переключателей, чтобы увидеть, есть ли свободные места
Посмотрите на зазоры вверху и внизу деки. Некоторые производители электрических панелей размещают в этих местах съемные заглушки или пластины, но сама панель не имеет необходимых зазоров для установки переключателя.
Если на доступном пространстве есть матрица, вам нужно будет удалить ее перед завершением процесса установки. На данный момент вам просто нужно указать место, где вы собираетесь установить коммутатор

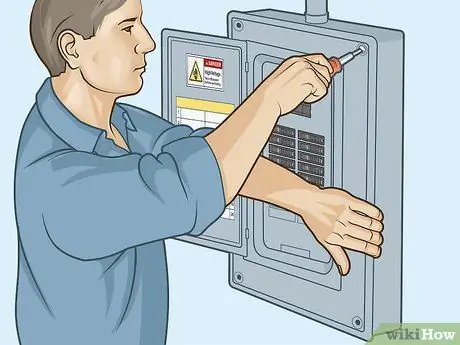

Шаг 3. Снимите крышку с электрической панели
Отверткой открутите 3 винта, удерживающих крышку. Затем используйте руку, чтобы удерживать его на месте, пока вы откручиваете последний винт. Наконец, поместите крышку отдельно от панели.
- Обязательно удерживайте крышку панели на месте при извлечении винтов. Если он поскользнется и упадет, можно повредить ручки переключателя.
- Если вы не можете удерживать крышку панели одной рукой, попросите помощи у друга.

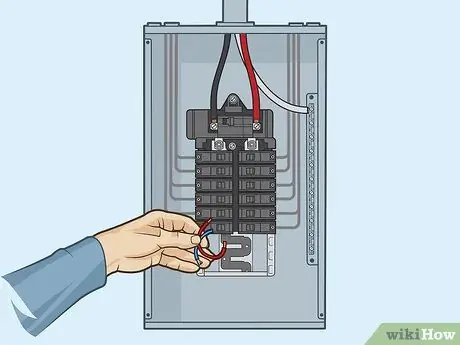

Шаг 4. Проверьте панель, чтобы убедиться, что питание отключено
Используйте контрольную лампу или мультиметр, чтобы проверить наличие электрической жидкости. Подключите один электрод к земле (полоса с оголенными или зелено-белыми проводами) или к нейтрали (полоса с только белыми, неизолированными или зелеными проводами), а другой электрод к винту клеммы, имеющему черный, красный или белый цвет. изолированный провод. синий. Если он измеряет 120 В или более, это означает, что панель все еще находится под напряжением и ее следует отключить от сети, прежде чем продолжить.
- Убедитесь, что мультиметр настроен на самый высокий доступный диапазон переменного напряжения (и установлен минимум на 120 вольт).
- Если на этой панели расположен главный или служебный выключатель, он всегда будет указывать на наличие электричества на клеммах, к которым подключены провода. Выход главного или служебного выключателя, находящегося на этой панели, подключается к шине. На этой панели не должно быть питания, когда переключатель выключен. Тестирование с помощью главного или служебного выключателя не рекомендуется из-за кажущейся противоречивой информации.
- Небезопасно устанавливать выключатель в электрическую панель, на которую подается электричество. Не продолжайте работу, если жидкость присутствует на выключателе, кроме главного или служебного выключателя, пока не будет отключен источник питания.
Шаг 5. Найдите свободное место рядом с переключателями или посередине
Новый коммутатор, который вы собираетесь установить, необходимо разместить рядом с уже установленным. Тщательно сравните его расположение с крышкой, которую вы сняли, чтобы убедиться, что она совпадает с доступным местом на крышке.
Очень важно, чтобы на крышке имелись приспособления для доступа к новому переключателю и чтобы матрицу можно было снять. Если нет заглушки для снятия крышки, переключатель необходимо разместить в другом месте на панели
Часть 2 из 3: Размещение переключателя на панели

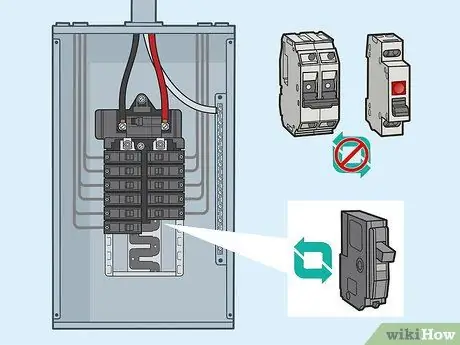

Шаг 1. Убедитесь, что у вас правильный переключатель
Этикетка панели содержит список одобренных типов переключателей, которые могут быть установлены в панели. Несоблюдение указаний комиссии означает нарушение правил и аннулирует любое одобрение UL, FM или других служб приема. Чтобы быть в безопасности, вы должны едва использовать разрешенные переключатели на панели.
- Как правило, можно установить только один разрешенный переключатель, произведенный тем же производителем панели, даже если другие бренды имеют этикетку с надписью «может использоваться на панелях (торговая марка)».
- Переключатель должен иметь импеданс, не превышающий диапазона проводника цепи. Обычно это около 15 ампер для проводов №14, 20 ампер для проводов №12 и 30 ампер для проводов №10. Обратитесь к коду, чтобы определить измерения других цепей.
- Размер клеммы должен быть достаточно большим, чтобы в нее мог поместиться провод. Необходимость отсоединить провода от кабеля, чтобы они подошли к клемме, является признаком ошибки во всей цепи.

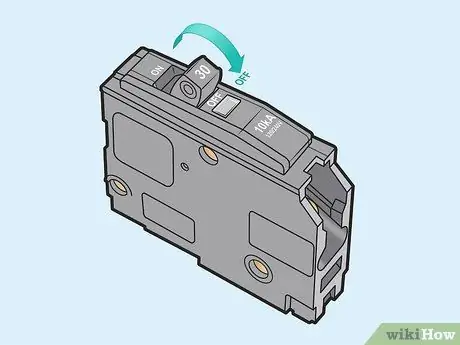

Шаг 2. Установите ручку переключателя в положение «выключено»
Переключатель имеет 3 возможных положения: Вкл., Выкл. И промежуточное положение при перегреве. Перед установкой переключателя установите ручку в положение «выключено», чтобы убедиться в ее целостности в процессе установки.

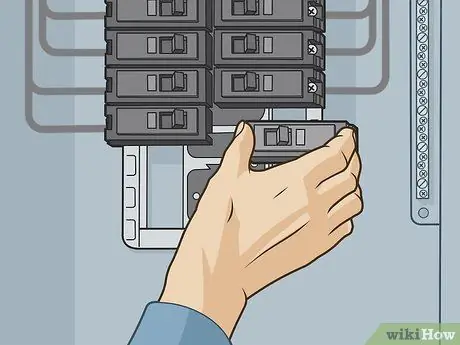

Шаг 3. Совместите переключатель с полосами на панели
Наклоните переключатель так, чтобы крючки в нижней части зацепились за пластиковую поручень на панели. Когда вы закончите, нажмите переключатель на металлическом контакте и переместите его к центру панели. Убедитесь, что шина панели все еще совмещена с отверстием в корпусе переключателя.
Возможно, вам придется нажать переключатель, чтобы зацепить его за пластиковую планку

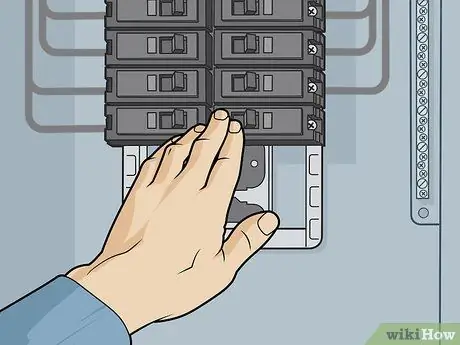

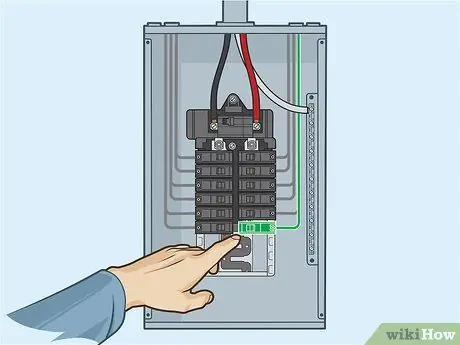

Шаг 4. Сильно нажмите переключатель, чтобы он защелкнулся на шине
Сильно и осторожно нажмите на переключатель большим пальцем до щелчка, указывая на то, что он вставлен в шину. Для его крепления не используются винты, достаточно выдвижных крючков и крышки панели.
Вам нужно будет приложить определенное усилие, чтобы включить переключатель, но не прилагайте слишком сильных усилий

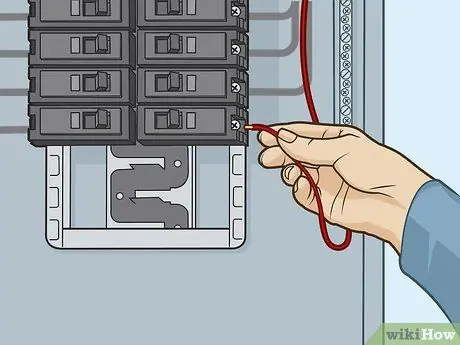

Шаг 5. Подключите электрическую проводку к электрическому щиту
Убедившись, что переключатель все еще находится в положении «выключено», подключите белый нейтральный провод и черный фазный провод к переключателю. Ослабьте винт, который находится в соединительной клемме переключателя, и вставьте провода в их соответствующие места; затем затяните винт до упора.
- На переключателе должна быть этикетка, указывающая правильное место, где должны быть вставлены нейтральный и фазный провода.
- Обратите внимание, что нет необходимости загибать конец провода, чтобы образовался крючок, вам просто нужно поместить его прямо на клемму.
Часть 3 из 3: Завершение и тестирование установки

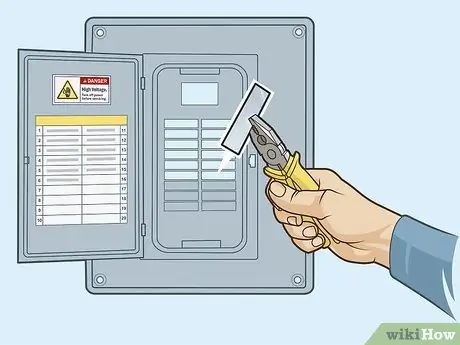

Шаг 1. При необходимости снимите заглушки с крышки панели
Поднесите крышку к панели, чтобы сравнить расположение нового переключателя с отверстиями. С помощью плоскогубцев снимите плашки с того места, где будет расположен переключатель.
Чтобы снять высеченную крышку, вы должны схватить ее плоскогубцами и перемещать ее вперед и назад, пока она не освободится
Шаг 2. Удалите посторонние предметы с панели и установите крышку на место
Удалите все инструменты, обрезки кабеля и другие посторонние предметы, которые могут вызвать короткое замыкание внутри панели. Затем снова наденьте колпачок и убедитесь, что переключатель полностью вошел в обе точки контакта и входит в отверстие. Наконец, прикрутите крышку к панели.

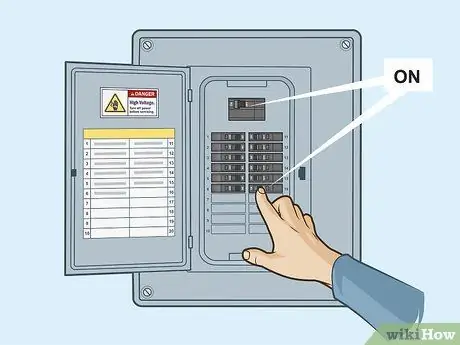

Шаг 3. Включите главный выключатель и проверьте новый
Встаньте рядом с панелью и поверните главный или служебный выключатель в положение «включено», чтобы восстановить питание. Затем проделайте то же самое с новым переключателем. Проверьте работу новой цепи (свет, розетка и т. Д.) С помощью тестовой лампы или мультиметра.
Устраните любые короткие замыкания перед повторным подключением, если прерыватель отключается мгновенно

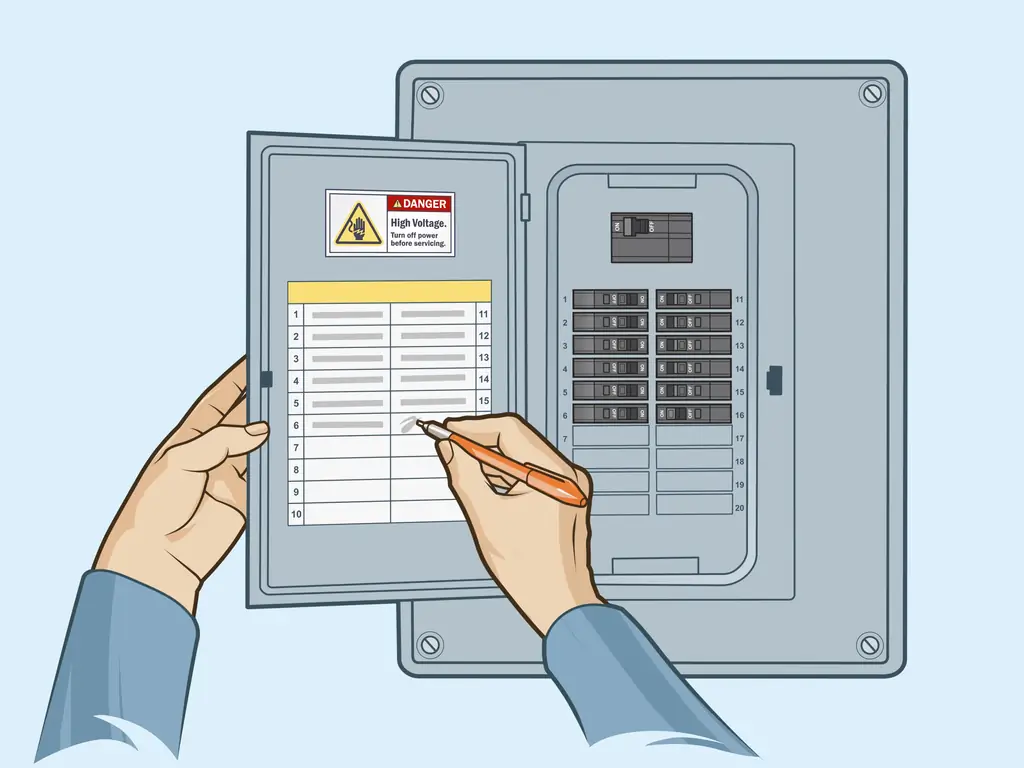

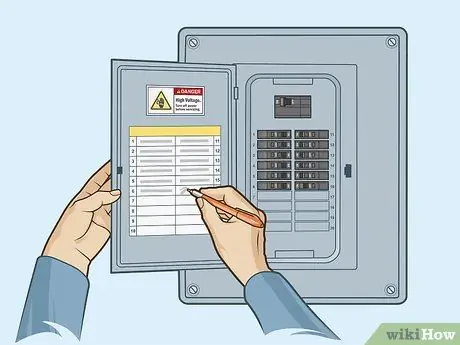

Шаг 4. Пометьте переключатель
Найдите директорию схемы панели на внутренней стороне двери. Найдите положение переключателя (или «номер цепи») и напишите описание цепи (укажите ее тип как «холодильник» или место, например «гостиная») в отведенном для этого месте. Обязательно отредактируйте каталог, если какой-либо из переключателей был перемещен для установки нового.
Предупреждения
- Уровни напряжения, даже такие низкие, как 50 вольт, могут быть смертельными при правильных условиях. В большинстве бытовых электрических систем это значение в 2-5 раз выше. Отключайте электричество при работе с цепями и никогда не продолжайте, если вы чувствуете себя небезопасно или неудобно при выполнении описанных шагов.
- Вы всегда должны стоять рядом с электрической панелью, когда идете включать выключатель. Количество передаваемой энергии прямо пропорционально диапазону значения силы тока выключателя. Короткое замыкание одного полюса на 15 или 20 ампер не вызовет катастрофических повреждений, в отличие от двойного полюса на 100 или 200 ампер. Когда кто-то стоит сбоку, а не перед панелью, он находится в безопасном положении (даже если он не может быть полностью безопасным).
- Никогда не устанавливайте выключатель на панели, для которой он не предназначен. Многие переключатели могут физически вписываться в разные панели, однако только те, которые указаны на этикетке панели, одобрены для использования. Использование неподходящих переключателей может привести к их конфискации из-за допуска таких служб, как UL, Factory Mutual и других. Использование нерегулируемых устройств является нарушением нормы и в крайних случаях может повлечь отказ страховой компании от любых претензий в случае ущерба.
- Перед использованием мультиметра убедитесь, что он работает, проверив его на цепи, которая, как вы знаете, находится под напряжением. Если устройство не дает стабильного результата, не используйте его, пока он не будет отремонтирован или заменен.
- В Соединенных Штатах в системах 120/240 (типы, наиболее используемые в жилых помещениях или домах) используется цветовой код для проводов: черный, красный и синий - фазовые, а белый - нейтральный. В дополнение к системам на 120/240 вольт, которые используются в домах, многие коммерческие и промышленные объекты также имеют системы 277/480. Эти системы с более высоким напряжением используют другой цветовой код, чтобы немедленно предупредить электрика о более высоком напряжении на панели. Цветовой код, используемый для этих систем: коричневый, оранжевый и желтый для фазы и серый для нейтрали. Убедитесь, что новые кабели вставлены в соответствующую панель.
