Штангенциркуль - это инструмент, используемый для измерения внутренних или внешних размеров и расстояний. Это позволяет делать более точные измерения, чем это возможно с помощью обычных линейок. Это руководство wikiHow научит вас пользоваться штангенциркулем и читать его.
Краткое содержание
Удалите объект измерения. Подробнее ↓
Ослабьте стопорный винт. ↓
Проведите одним ухом, касаясь объекта. ↓
Считайте значение на фиксированной шкале, выровненной со скользящим нулем. ↓
Считайте размер нониуса (также называемого нониусом). ↓
Сложите два измерения вместе ».
шаги
Метод 1 из 2: Подготовка инструментов и инструментов

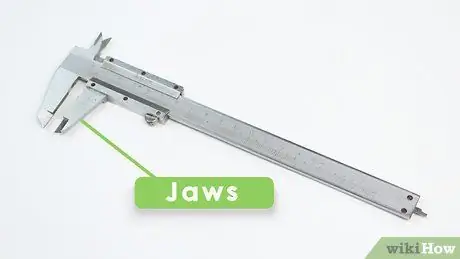

Шаг 1. Разберитесь в деталях суппорта
У этого инструмента есть уши, которые используются для измерения внешнего диаметра, и другие, меньшие по размеру, для измерения внутреннего диаметра объектов. В некоторых моделях также есть линейка глубины. Основная шкала фиксируется на месте, а нониус представляет собой скользящую шкалу, которая открывает и закрывает уши.

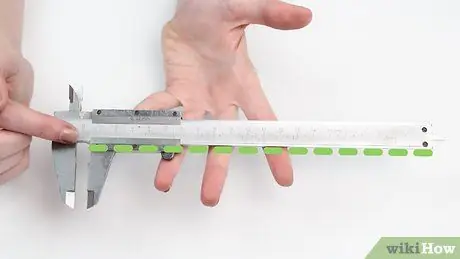

Шаг 2. Считайте значения на нониусе
Каждое значение в приборе читается как обычная линейка. Обычно он имеет крупную шкалу, отмеченную цифрами в дюймах или сантиметрах, плюс небольшие деления между ними. Скользящая шкала (нониус) будет иметь фиксированную метку, указывающую, что она представляет.
- Если скользящая шкала не имеет метки, вы можете предположить, что пронумерованные деления представляют 1/10 наименьшего деления, присутствующего в большой шкале. Например, если самые маленькие линии на шкале представляют 0,1 сантиметра, каждое пронумерованное деление на нониусе будет равно 0,01 сантиметру.
- Основная шкала «полноразмерная», но ползунок увеличен для облегчения чтения. Такое усиление позволяет нониусу давать более точные измерения, чем обычная линейка.
Шаг 3. Прочтите шкалу второстепенных делений
Перед измерением посчитайте количество линий между любыми двумя числами на нониусе. Сделайте это, чтобы определить, какое расстояние представлено каждой из более мелких линий.
Например, числа на верхней шкале измерителя представляют 0,1 дюйма с пятью ненумерованными линиями между любыми двумя значениями на шкале. 0,1 дюйма ÷ 5 = 0,02 дюйма, поэтому каждая строка без значения равна 0,02 дюйма
Шаг 4. Очистите объект измерения
Делайте это так, чтобы на поверхности не было жира и остатков, которые могут помешать точному измерению.

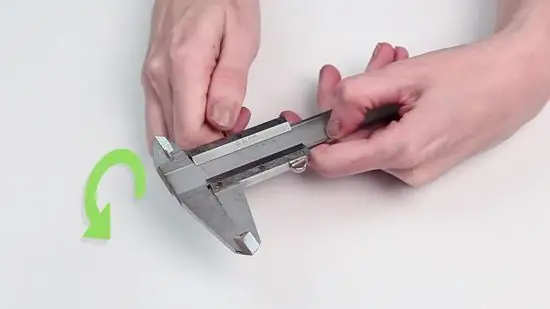

Шаг 5. Ослабьте винт
Если суппорт имеет фиксатор, ослабьте его перед запуском.
Поворот винта по часовой стрелке служит для его затяжки, а поворот против часовой стрелки - для ослабления

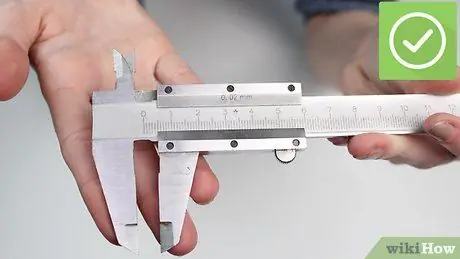

Шаг 6. Закройте ушки
Перед измерением любого объекта сведите уши вместе, пока они не достигнут нуля для точного измерения. Если этого не сделать, вы не начнете со шкалы, выровненной по нулевой точке, и вам нужно будет внести поправку на погрешность.
- Например, если ноль на скользящей шкале совпадает с 1 мм на фиксированной шкале, имеется положительное смещение нуля в +1 мм. Вычтите это значение из всех измерений, чтобы получить правильный результат.
- Если ноль на скользящей шкале находится слева от нуля на основной шкале, у вас будет отрицательное смещение нуля. Сдвиньте его, пока нули не выровняются, и посмотрите на отметки, чтобы определить размер ошибки. Например, если метка 0,5 мм изменяется с 1 мм до 2,1 мм, это означает, что смещение от нуля равно - (2, 1 - 1), или - 1, 1 мм. Добавьте 1,1 мм ко всем размерам, чтобы внести необходимую поправку.
Метод 2 из 2: Использование штангенциркуля

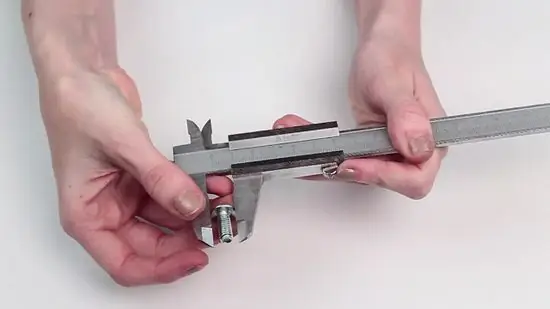

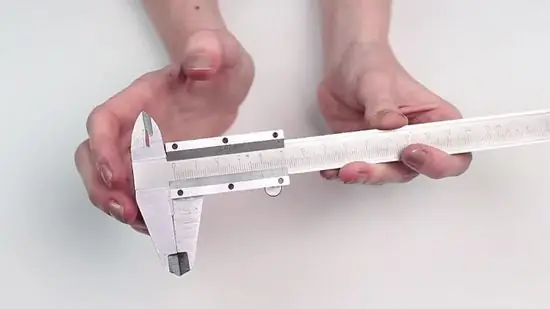

Шаг 1. Придвиньте одно ухо к объекту
Штангенциркуль имеет два типа ушей. Более крупные предназначены для того, чтобы их прижимать к объекту, чтобы измерить расстояние между этими двумя крайностями. С другой стороны, меньшие нужно вставить в отверстие и вытолкнуть, чтобы измерить их внутренний диаметр. Вы можете настроить любую из пар ушей, сдвинув малую шкалу. Установив их на место, затяните защелку, если она есть.

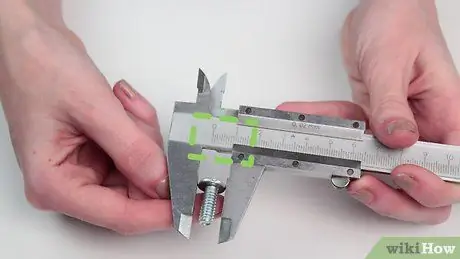

Шаг 2. Считайте основную шкалу в точке, где она совпадает с нулем скользящей шкалы
Основная шкала инструмента обычно показывает целое число плюс первое десятичное число. Прочтите это как обычную линейку, начиная с нуля и сдвигая шкалу.
- Например, если 0 на скользящей шкале совмещен с отметкой 2 см, это означает, что результат измерения равен этому значению. Если он превышает его на шесть десятых сантиметра, итоговый размер будет равен 2,6 см.
- Если результат находится между двумя строками, используйте меньшее значение. Не пытайтесь оценить результат между ними.

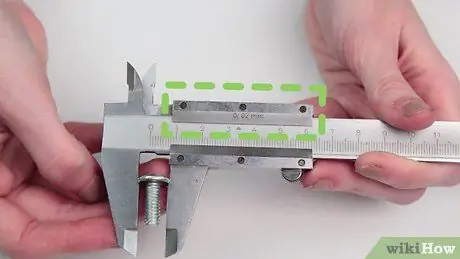

Шаг 3. Считайте нониусную шкалу
Найдите первую отметку на этой шкале, которая идеально совпадает с любым значением на основной шкале. Этот знак указывает значение дополнительных цифр.
- Например, 14 на нониусной шкале выровнено со значением на фиксированной шкале. Допустим, это шаг 0,01 см, поэтому эти 14 равны 0,014 см.
- Нет никакой разницы в том, чтобы указать значение, по которому выровнена фиксированная шкала. Измерение уже снято с основной шкалы, новую получать не нужно.
Шаг 4. Добавьте значения
Добавьте фиксированные значения шкалы к значениям шкалы нониуса, чтобы получить окончательный ответ. Используйте правильные единицы измерения, как описано на каждой шкале, иначе ответ будет неправильным.
- В нашем примере мы измерили 2,6 см по фиксированной шкале и 0,014 см по нониусной шкале. В качестве окончательной меры у нас будет 2,614 см.
- Цифры не всегда совпадают так идеально. Например, если основная шкала сантиметров показывает 0,85, а шкала нониуса (0,01) - 12, сложение этих значений вместе даст 0,85 + 0,012 = 0,862 см.
