Независимо от того, проводите ли вы проводку в новом доме, заменяете старую электрическую конструкцию или даже делаете шедевр мебели, вам нужно знать, как правильно и безопасно сгибать кабелепровод. Вы можете согнуть трубу под разными углами, чтобы разместить ее в углах, под потолком или над потолком, а также пропустить через другие постоянные конструкции. Самая сложная часть изгиба кабелепровода - получение правильных размеров и приложение необходимого давления для получения хорошего изгиба.
Шаги
Часть 1 из 3: подготовка кабелепровода к гибке

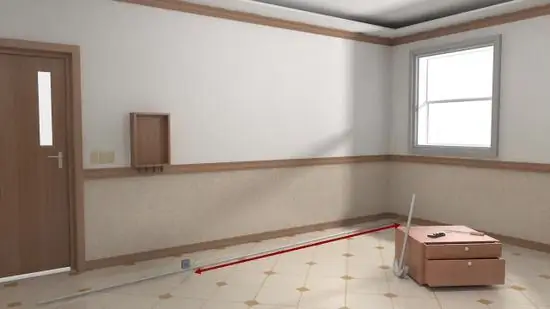

Шаг 1. Измерьте необходимую длину воздуховода
Начните с угла или другой точки ориентации, затем измерьте расстояние от угла до конца трубы (обычно в конвертере). Нанесите карандашную отметку на воздуховод в том месте, где должен быть угол.

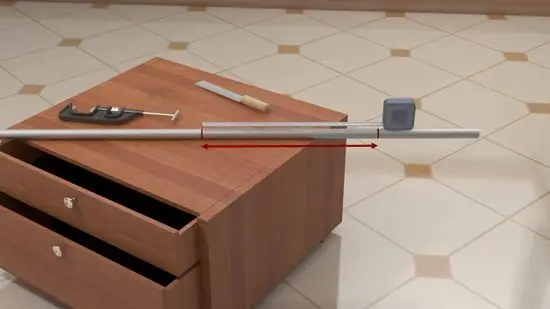

Шаг 2. Рассчитайте необходимое количество дополнительных труб
Когда вы изгибаете канал, вы теряете длину, так как канал будет изгибаться в направлении другой плоскости. Количество трубопровода, которое вам понадобится для угла, будет зависеть от диаметра трубопровода. Для трубы 1,27 см (½ дюйма) потребуется 12,7 см (5 дюймов) дополнительного кабелепровода, для канала 1,91 см (¾ дюйма) потребуется 15,24 см (6 дюймов) и потребуется трубка 2,54 см (1 дюйм). 20, 32 см (8 дюймов).

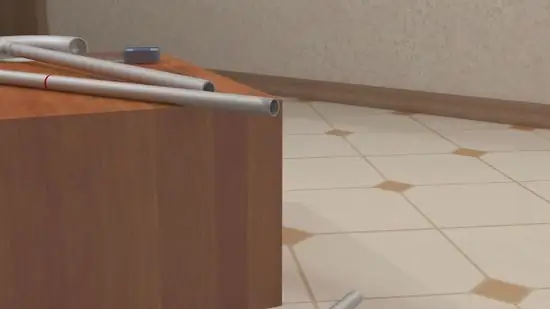

Шаг 3. Обрежьте кабелепровод до нужного размера и удалите все оставшиеся заусенцы на обрезанном конце
Используйте расширитель для кабелепровода или нож, чтобы очистить края, чтобы удалить стружку или заусенцы.
Часть 2 из 3: построение базовой кривой
Шаг 1. Работайте с гибочным станком, который является незаменимым инструментом в любом проекте, где вам нужно согнуть кабелепровод
Инструмент должен соответствовать нужному размеру кабелепровода. Прежде чем приступить к процессу гибки кабелепровода, найдите в инструкциях по трубопроводу информацию о том, сколько трубок должно оставаться после сгиба на конце башмака для гибки труб. Если на трубогибе нет инструкций, следуйте инструкциям (перечисленным выше) для размера трубы, которую вы будете использовать. Как вы увидите, трубогиб должен иметь три или четыре отличительных характеристики:
- Отметка 90 °. Это точка, в которой изогнутый воздуховод достигает прямого угла. Это одна из наиболее часто используемых марок уголков.
- Другая угловая маркировка. Обычная маркировка углов: 10 °, 22, 5 °, 30 °, 45 ° и 60 °.
- Отметка высоты точки. На этой отметке обычно указывается число (например, 15,24 см (6 дюймов)), которое будет использоваться для измерения кривой.

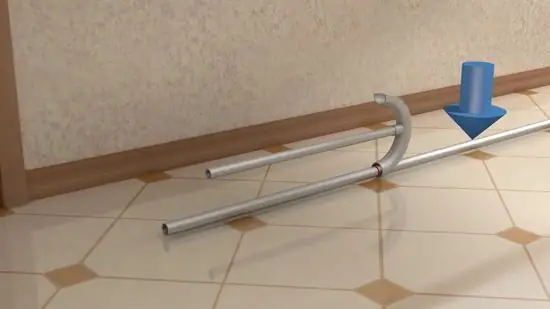

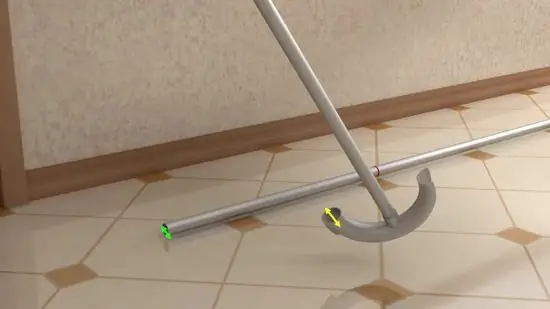

Шаг 2. Вставьте кабелепровод в трубогиб и оставьте необходимое количество после стрелки на башмаке для гибки
Положите кабелепровод на твердую ровную поверхность так, чтобы ступня плотно прилегала к ступне сгибателя. Верх трубы должен быть выше загиба, чтобы ваша нога могла удерживать его.

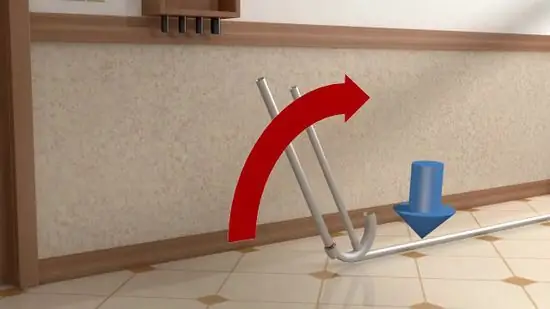

Шаг 3. Потяните ручку гибочного станка на себя, чтобы сделать изгиб
Используйте ровные, устойчивые движения, чтобы избежать перегибов или перегибов в канале. Убедитесь, что ваша ступня и рука надежно удерживаются на гибочном станке, любое небольшое скольжение в кабелепроводе может привести к изгибу не по центру, и вам придется начинать заново с новым куском кабелепровода.
Обратите внимание, что при изгибе кабелепровода вам может потребоваться немного согнуть его, чтобы компенсировать любой возврат кабелепровода. Делайте это медленно и осторожно
Шаг 4. Сгибайте, пока гибочный станок не достигнет отметки 90 ° или другого желаемого угла
Большинство гибочных станков имеют маркировку 15 °, 30 ° и 60 °.

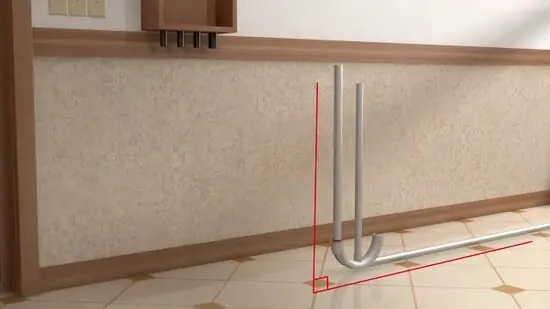

Шаг 5. Прижмите воздуховод к стене или используйте уровень, установленный напротив передней стороны трубы, чтобы проверить его и убедиться, что изгиб находится под правильным углом
Вы также можете поднести его к поверхности, которая, как вы знаете, является ровной, чтобы вы могли проверить.
Часть 3 из 3: Освоение техник изгиба
Шаг 1. Научитесь в спешке поворачивать с помощью воздуха
В большинстве случаев вы будете использовать трубогиб и землю для сгибания кабелепровода. Однако иногда, особенно если вы выполняете более сложную кривую (например, кривую с изогнутой спиной и спиной или наклонную кривую), вы не сможете использовать землю в качестве точки опоры. Если вам нужно сделать изгиб с помощью воздуха для изгиба воздуховода, вот как это сделать:
- Положите ручку трубогиба на землю. Закрепите его обеими ногами или другим надежным анкером.
- Держите трубогиб прямо и позвольте телу надавить на трубку. Не пытайтесь гнуть с помощью гибочного станка с помощью воздуха.
- Убедитесь, что головка гибочного станка остается жесткой, в противном случае труба погнется в основании.

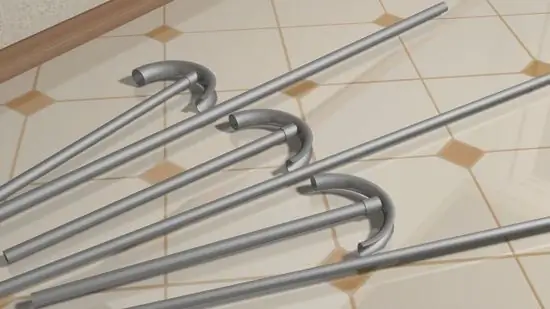

Шаг 2. Используйте гибочный станок подходящего размера для используемого вами типа кабелепровода
Хотя заманчиво думать о гибочном станке как об инструменте, подходящем по размеру, знайте, что это не так. Вы также должны быть готовы использовать или купить трубогиб для каждого типа трубопровода, который вам нужно сгибать. Например, кабелепровод 1/2 дюйма не следует сгибать с помощью 1-дюймового гибочного станка.

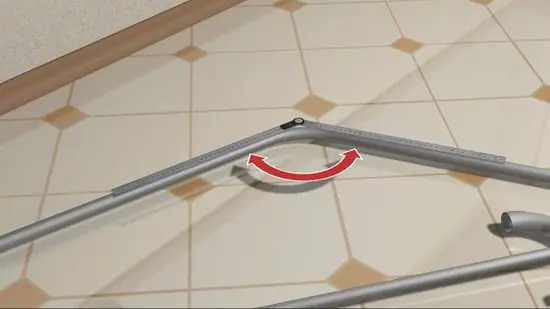

Шаг 3. С помощью уровня и транспортира проверьте точность измерений
Не бойтесь использовать водный уровень и транспортир для точного измерения углов. Конечно, иногда не важно получить точный угол на изгибе, однако часто целые системы трубопроводов выдуваются, если только один угол составляет 5 °.

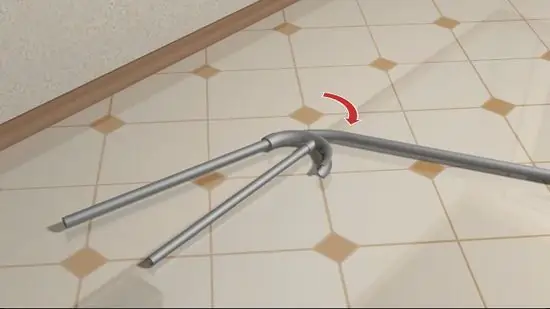

Шаг 4. В воздуховодах с несколькими изгибами не торопитесь, чтобы убедиться, что изгибы выровнены
Будьте осторожны, чтобы не сделать изгиб при формировании воздуховода. Изгиб - это когда воздуховод имеет несколько изгибов на одной линии, и они не совпадают в одной плоскости. Перед сгибанием кабелепровода проверьте выравнивание во всех направлениях.

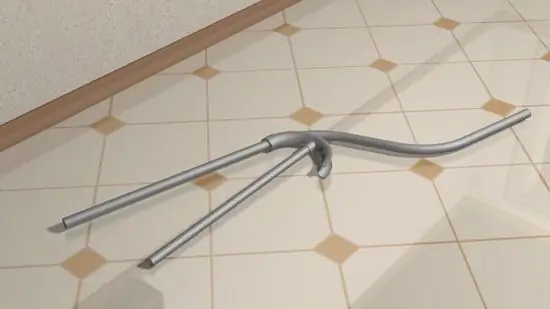

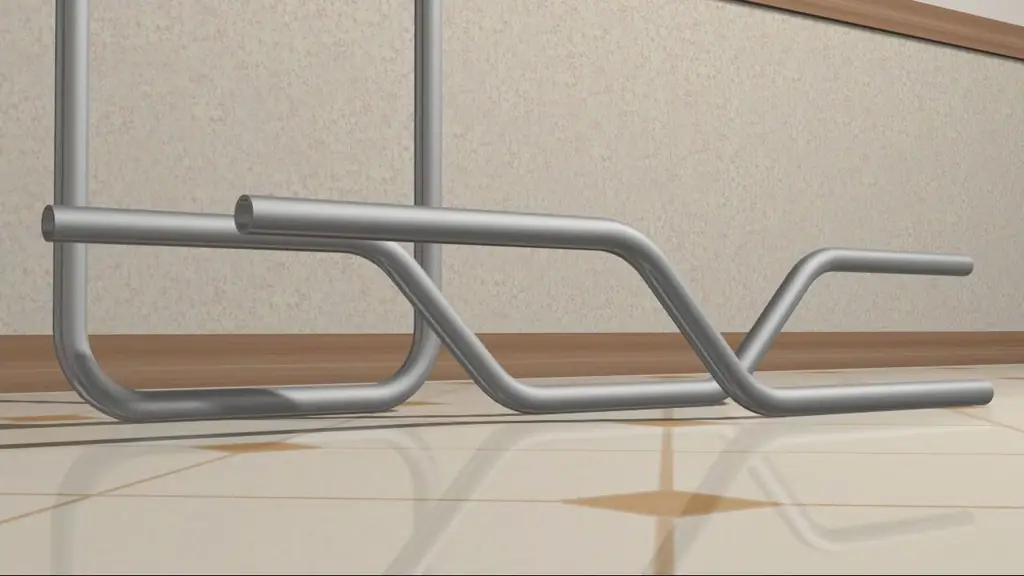

Шаг 5. Поэкспериментируйте с разными типами кривых
Для выполнения обычных электромонтажных работ потребуется не только прямой изгиб на 90 °. Фактически, вы можете использовать десятки различных комбинаций кривых. Это помогает, если вы испытываете пару кривых. Помните, что практика ведет к совершенству!
- Изогнутая спинка и изогнутая спинка. Два прямых колена на 90 ° на противоположных сторонах трубы, оба конца движутся в одном направлении.
- Наклонная кривая. Это почти модель с несколькими кривыми. Эта кривая включает два угла 45 °, чтобы сменить трубопровод рядом с препятствием, однако он все равно сможет проходить параллельно со старой линией.
- Трех- и четырехточечная седловая кривая. Вариант наклонного пути, при котором изгиб 45 ° вернется на 45 ° после устранения препятствия. Четырехточечный стул предлагает больше места, чем трехточечный стул.
Шаг 6. Наберитесь терпения и продолжайте практиковать
Гибка воздуховодов - это искусство, и на это может потребоваться время. Не расстраивайтесь, если все выходит не так, как вы хотите, просто наберитесь терпения и продолжайте практиковаться. Со временем ваши навыки улучшатся.
