Стартовая система "Союз", которая состоит из стартового комплекса "Союз", ракеты-носителя и, когда задействованы космонавты, космического корабля "Союз ТМА", является основным средством доставки экипажа и оборудования на Международную космическую станцию (МКС) и обратно. последнее десятилетие. На сегодняшний день система осуществила более 40 запусков, и 100 процентов из них были успешными, а космические корабли, перевозящие астронавтов, груз и спутники были доставлены на низкую околоземную орбиту.
Два основных объекта стартовой системы "Союз" расположены на космодроме Байконур в Казахстане и в Гвианском космическом центре во Французской Гвиане. Обе площадки могут быть использованы для транспортировки астронавтов, грузов и спутников с Земли, однако Байконур является основным местом запуска космического корабля TMA и Гвианы для спутников. На каждом объекте используются ракеты-носители семейства "Союз" - т.е. корабли "Союз-ФГ" и "Союз-2", а также стартовый комплекс "Союз" (подробное описание последних см. В блоке на странице).
Что, пожалуй, является ключом к общей популярности корабля "Союз", так это ракета-носитель "Союз-ФГ". Все три ступени этой ракеты используют один и тот же тип топлива, который представляет собой высокоэффективную смесь жидкого кислорода и керосина. В партнерстве с четырьмя ремешками-носителями, которые можно сбросить после того, как их потратили, а также с системой защитного прекращения запуска, разработанной для спасения экипажа в аварийной ситуации, пусковая установка несет оборудование стоимостью в несколько миллионов фунтов и высококвалифицированных астронавтов в космос и из космоса.
Действительно, система «Союз» теперь настолько гладкая, что 29 мая 2013 года «Экспедиция 36» вышла на МКС, установив мировой рекорд - всего пять часов 39 минут. Для сравнения: это на час быстрее, чем в среднем на машине между Лондоном и Эдинбургом!

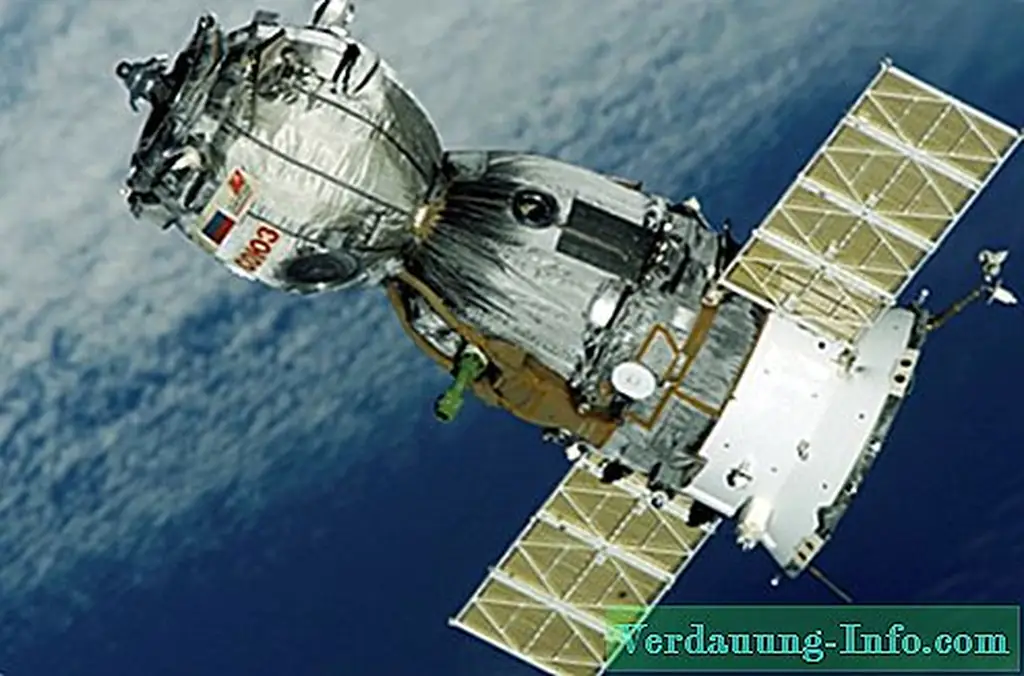

Космический корабль "Союз"
Компоненты Союз
Солнечная панель
Сбоку от сервисного модуля прикреплены массив датчиков ориентации и пара выдвижных солнечных панелей. Панели обращены к Солнцу, вращая космический корабль, а элементы снабжают энергией внутренний аккумуляторный блок сервисного модуля.
Орбитальный модуль
Орбитальный модуль является обитаемым участком космического корабля и несет любое оборудование, которое не потребуется для повторного входа. Это включает в себя эксперименты, груз и камеры. Дверь между орбитальным модулем и модулем повторного входа означает, что он также может функционировать как воздушный шлюз. Столовая и туалет также расположены здесь.
Модуль повторного входа
Второй обитаемый участок, модуль повторного входа, в отличие от орбитального модуля, используется для обратного спуска космического корабля. Как таковой он покрыт термостойким композитным материалом. В этом разделе можно хранить дополнительное оборудование, а также места для трех космонавтов.
SensorsБортовые датчики
В TMA «Союз» упакован ряд датчиков, включая датчики Земли, Солнца и тепла, а также ассортимент антенн для связи (как аудио, так и визуальных разновидностей). Большая часть из них находится на или в сервисном модуле.
Жизненная поддержка
Союз может обеспечить жизнеобеспечение трех членов экипажа на срок до 30 дней. Система жизнеобеспечения создает атмосферу азота / кислорода при парциальных давлениях на уровне моря и способна рециркулировать углекислый газ и воду
Сервисный модуль
Сзади находится сервисный модуль. Это системы контроля температуры, выработки электроэнергии, радиосвязи на большие расстояния, радиотелеметрии и ориентационного контроля. Негерметичный отсек в модуле вмещает основной двигатель и двигательные установки на жидком топливе.
Система запуска "Союз"
