Количество электрической энергии, хранящейся в электрическом компоненте, таком как конденсатор, измеряется емкостью. Единицей измерения емкости является фарад (Ф), который определяется коломбом (С) электрического заряда на вольт (В) разности потенциалов. Поскольку фарад - это большая единица измерения, емкость в основном измеряется в меньших единицах, таких как микрофарад, одна миллионная фарада, или нанофарад, одна миллиардная фарада. Хотя для точных измерений требуется дорогое измерительное оборудование, приблизительные оценки можно получить с помощью мультиметра.
метод
Способ 1 из 2: отключение конденсатора от источника питания

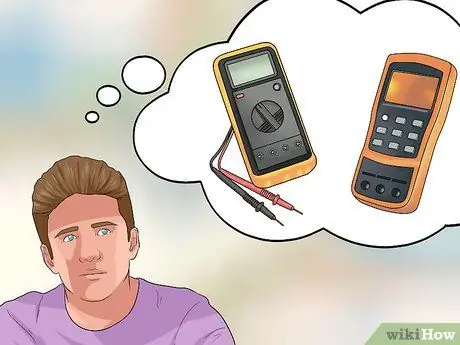

Шаг 1. Выберите прибор для измерения емкости
Даже недорогие мультиметры часто имеют настройку емкости "- | (-". Этого достаточно для устранения основных неисправностей, но недостаточно для точных измерений. Наиболее точные значения обычно получаются для пленочных конденсаторов, поскольку они ведут себя примерно как идеальные Конденсаторы Такое поведение предполагается при расчетах мультиметра. Если точность не является проблемой, следует использовать измеритель LCR. Он может стоить несколько сотен евро, но дает надежные результаты при измерении емкости.
- Эти инструкции применимы к мультиметрам. Измерители LCR должны иметь подробное руководство по эксплуатации, применимое к вашему устройству.
- Измерители ESR (сменные измерители сопротивления) могут измерять емкость, когда конденсатор встроен в цепь, но не измеряют емкость напрямую.

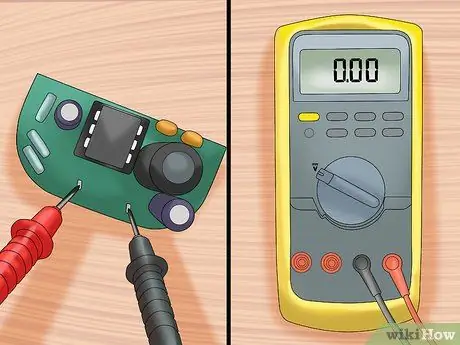

Шаг 2. Выключите питание цепи
Убедитесь, что питание отключено, установив измеритель на измерение напряжения. Подключите разъемы к противоположным контактам на источнике питания. Когда питание отключено, напряжение должно быть нулевым.

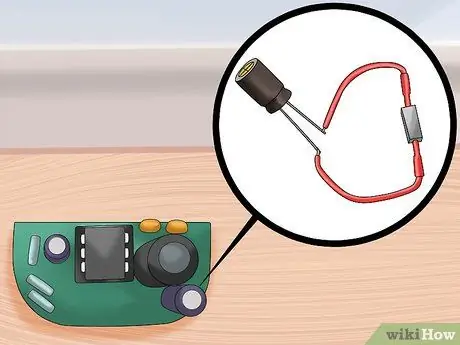

Шаг 3. Осторожно разрядите конденсатор
После отключения питания конденсатор может сохранять заряд в течение нескольких минут, в редких случаях даже дольше. Подключите резистор к полюсам конденсатора, чтобы заряд мог безопасно стекать. Убедитесь, что резистор соответствует следующим требованиям:
- Используйте (как минимум) резистор 2000 Ом, рассчитанный на 5 Вт, для небольших мощностей.
- Большие емкости, такие как блоки питания устройств, схемы вспышки камеры и более крупные двигатели, могут нести опасные или смертельные количества заряда. Поэтому рекомендуется, чтобы измерения контролировал специалист. Используйте резистор 20 000 Ом мощностью 5 Вт, подключенный кабелем AWG12, рассчитанным на 600 В.

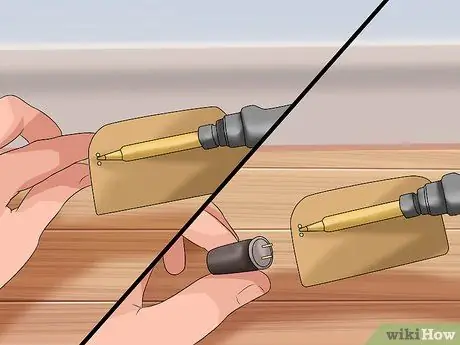

Шаг 4. Отсоедините конденсатор
Если конденсатор подключен к цепи во время измерения, это может привести к неточным результатам измерения и, возможно, к повреждению других компонентов. Осторожно снимите конденсатор и при необходимости распаяйте разъем.
Метод 2 из 2: выполнение измерения

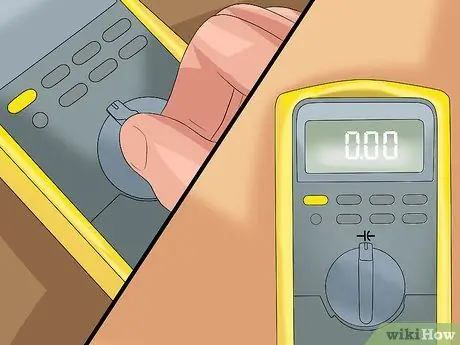

Шаг 1. Настройте мультиметр на измерение емкости
В большинстве цифровых мультиметров используется символ, похожий на -|(- за емкость. Наведите указатель на этот значок. Если в этой позиции несколько символов, вы должны переключаться между ними с помощью кнопки, пока на дисплее не появится символ емкости.
Выберите предполагаемый диапазон емкости конденсатора, если ваше устройство имеет несколько настроек измерения емкости. (Прочтите этикетку на конденсаторе, чтобы получить приблизительное представление). Если есть только одна установка емкости, ваш мультиметр может автоматически определять диапазон

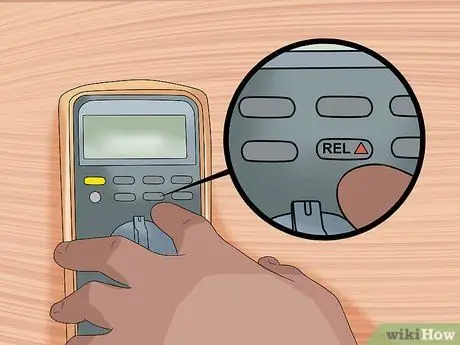

Шаг 2. Активируйте режим REL, если он доступен
Нажмите кнопку REL, если она доступна, пока контакты еще не подключены. Это вычитает сопротивление измерительных линий, которое в противном случае могло бы повлиять на измерение.
- Это важно только для измерения небольших мощностей.
- На некоторых моделях этот режим отключает автоматический выбор диапазона измерения.

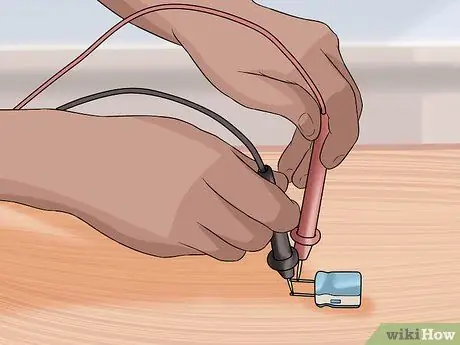

Шаг 3. Подключите выводы к контактам на конденсаторе
Обратите внимание, что электролитические конденсаторы (обычно в форме банки) поляризованы, поэтому перед подключением мультиметра следует определить положительный и отрицательный полюсы. Даже если это не имеет большого значения для ваших измерений, вы должны знать об этом, прежде чем подключать конденсатор к цепи. Обратите внимание на следующее:
- Знак + или - рядом с контактом.
- Если один контакт длиннее другого, более длинный контакт является положительным полюсом.
- Цветная полоска рядом с контактом не является надежным маркером, поскольку для разных типов конденсаторов используются разные стандарты.

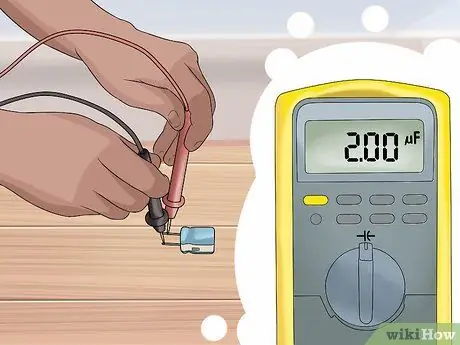

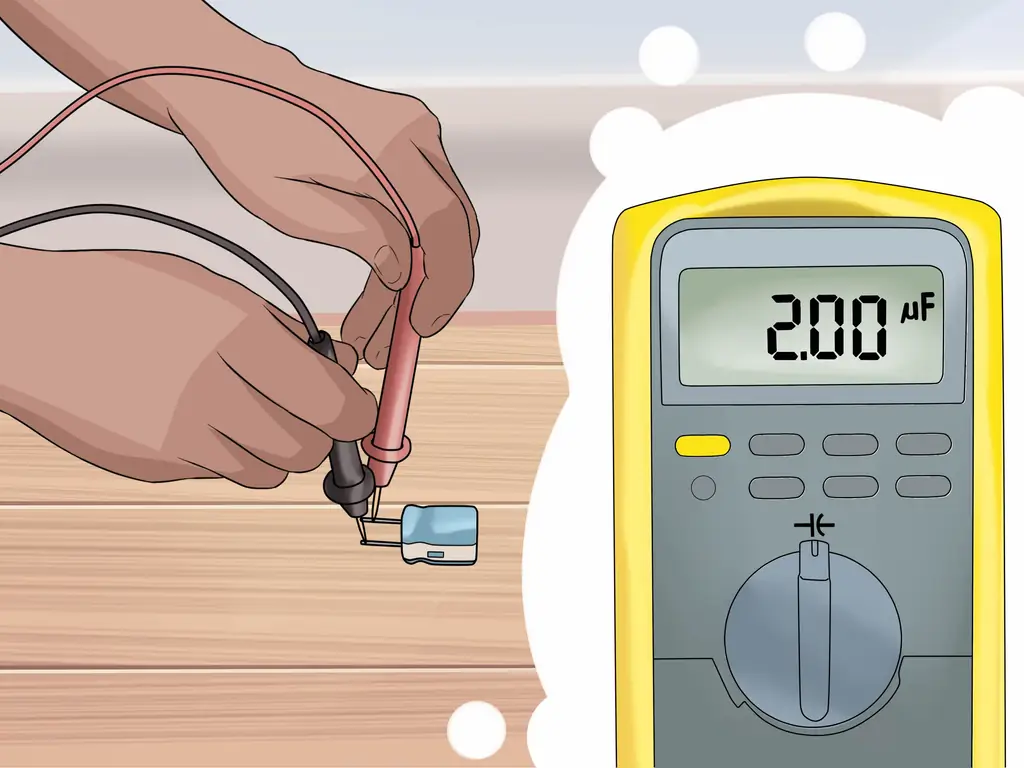

Шаг 4. Дождитесь результата
Ток от мультиметра заряжает конденсатор, мультиметр измеряет напряжение и использует его для расчета емкости. Этот процесс может занять несколько секунд, а кнопки и дисплей могут медленно реагировать, пока он не будет завершен.
- Если емкость слишком велика и не может быть измерена мультиметром, отображается "OL". Если возможно, установите мультиметр на больший диапазон измерения. Этот результат также может указывать на короткое замыкание конденсатора.
- Мультиметр с автоматическим выбором диапазона сначала проверяет самый низкий диапазон и увеличивает его, если он перегружен. Вы можете увидеть «OL» на дисплее несколько раз, прежде чем получите окончательный результат.
подсказки
- Люди тоже конденсаторы. Каждый раз, когда вы перетасовываете ковер, садитесь на автокресло или расчесываете волосы, вы накапливаете статический электрический заряд. Уровень вашей емкости зависит от вашего роста, роста и близости к другим электрическим проводникам.
- Большинство конденсаторов имеют кодировку, указывающую емкость. Сравните это с измеренным значением, чтобы увидеть, является ли это пиковым значением. Код должен выглядеть как одна буква.
- Аналоговые мультиметры (с циферблатом вместо дисплея) не имеют источника напряжения и поэтому не могут заряжать конденсатор. Вы можете использовать его для проверки работы конденсатора, но вы не можете точно измерить емкость.
- Некоторые мультиметры имеют специальные контакты для измерения конденсаторов.
